Stalen hoeklijn: toepassingen, maten en draagkracht

De toepassingen lopen sterk uiteen. In de machinebouw en de industrie dient een stalen hoeklijn als draag- of geleidingselement, in frames en in opstellingen waar iets recht en stabiel moet blijven staan. In de staalbouw wordt hij gebruikt als verbindings- en bevestigingsonderdeel en om hoeken van constructies te verstijven.

In en om het gebouw komt het profiel net zo vaak voor. Denk aan het verstevigen van een bestaande constructie met chemische ankers of boutverbindingen, aan de opbouw van een trap of bordes, aan de rand van een vloeropening en aan het beschermen van een kwetsbare hoek in een bedrijfsruimte. Voor kleinere klussen zoals een rek, een poort of een aanbouw is hoekstaal om dezelfde reden populair: het is sterk, goedkoop en eenvoudig te bewerken.

De bekendste bouwkundige toepassing is die boven een raam- of deuropening. Het horizontale been van de hoeklijn steekt onder de eerste laag metselwerk en draagt de stenen erboven, terwijl het staande been tegen de muur aan komt en de stijfheid levert. Zo blijft de opening vrij en komt er geen gewicht op het kozijn te staan.

Bij een spouwmuur wordt dit profiel vooral in het buitenblad toegepast, omdat het weinig ruimte inneemt en de isolatie in de spouw niet in de weg zit. Het binnenblad krijgt daarbij zijn eigen opvang. In de handel wordt deze uitvoering vaak gewoon als latei aangeboden, waarbij de beenlengtes zijn afgestemd op de gangbare steenmaten. Hoe een stalen latei zich verhoudt tot een betonnen variant, hangt af van de overspanning en van de plek in de muur.

Onbehandeld staal roest, en in een buitenmuur is dat geen theoretisch risico. Hoeklijnen zijn daarom verkrijgbaar in verschillende uitvoeringen: blank, gemenied met een beschermende laklaag en thermisch verzinkt. Voor toepassingen in de gevel is verzinkt de veilige keuze, omdat de zinklaag ook standhoudt op plekken waar niemand meer bij kan.

Waarom dat zo zwaar weegt, ziet u terug in woningen uit de jaren zestig tot tachtig. Roestend staal zet uit en drukt het metselwerk omhoog, wat zich uit in opengedrukte voegen, horizontale scheuren boven de opening en roestsporen langs de rand. Het profiel verliest daarbij bovendien materiaaldikte en dus draagkracht. Binnen speelt dit veel minder, maar in een ruimte met een hoge luchtvochtigheid is een behandeling ook daar verstandig.

Bij een verbouwing komt u regelmatig stalen hoeklijnen tegen die er al decennia zitten. De eerste vraag is dan in welke staat het profiel verkeert. Aan de buitenzijde ziet u de onderrand onder het metselwerk en kunt u beoordelen of er roestvorming is. Aan de binnenzijde zit alles onder het stucwerk en is er zonder inspectieopening weinig van te zeggen.

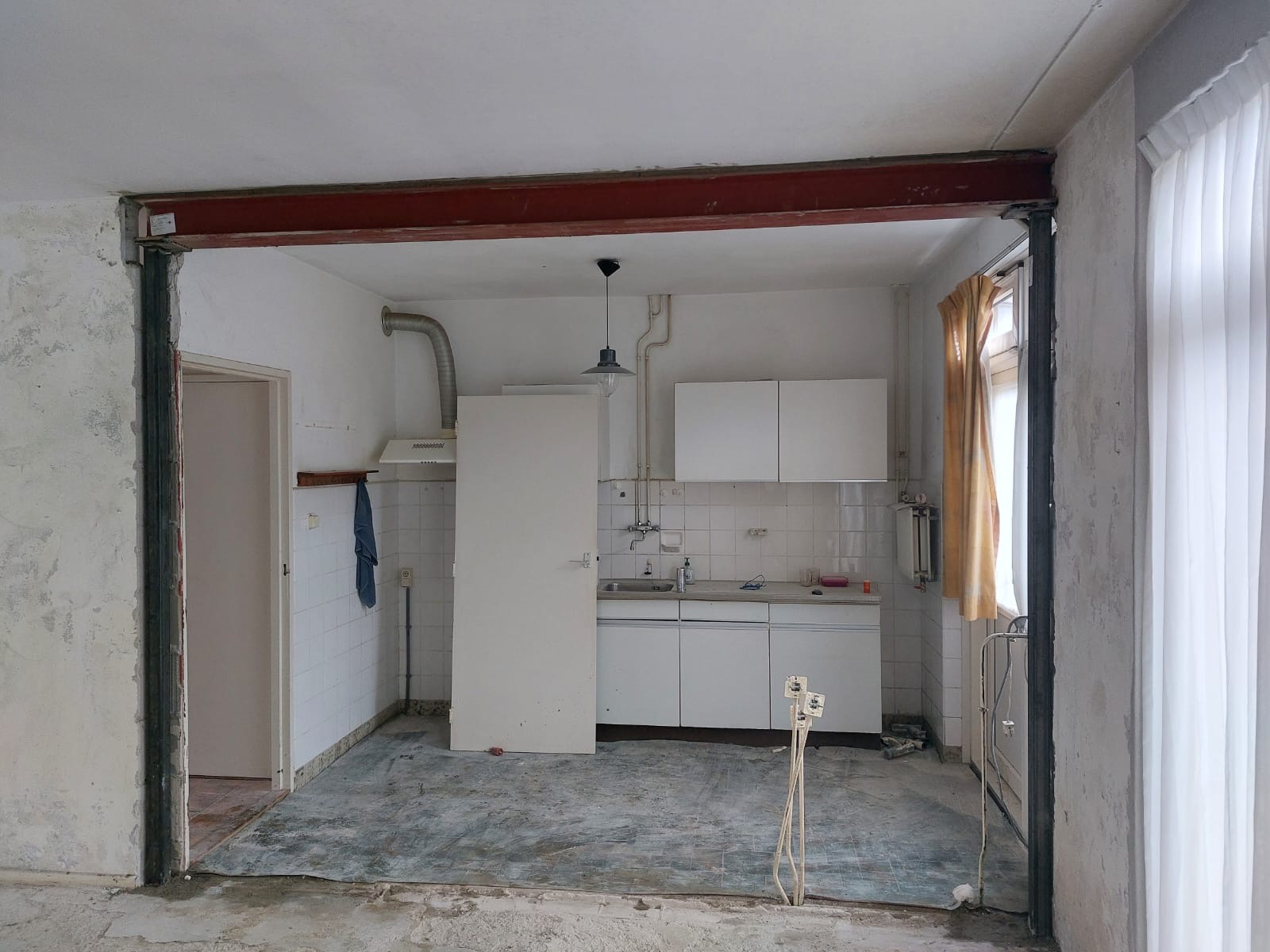

Blijft de opening ongewijzigd en is het staal gaaf, dan kan het profiel meestal blijven zitten. Verandert de maat van de opening, dan moet het eruit, want de zwaarte is afgestemd op de oorspronkelijke situatie. Datzelfde geldt wanneer er boven de opening iets verandert in de belasting, bijvoorbeeld doordat er een verdieping wordt aangepast of een dragende wand verdwijnt. Dan wordt de hele opvang opnieuw bepaald.
